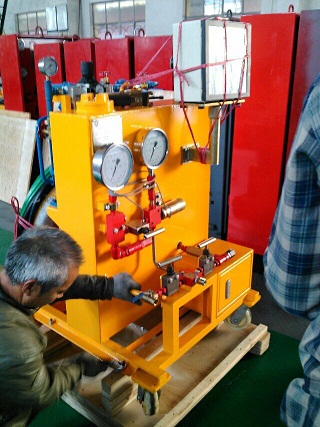

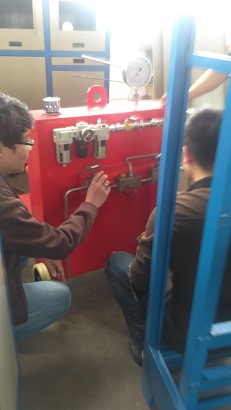

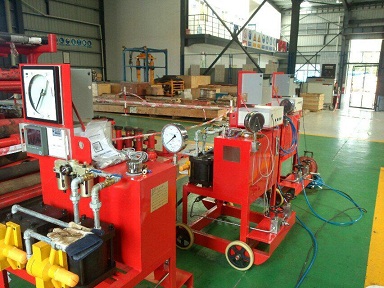

超高压水密封试验井控装备系统气动试压泵
一、前序
该超高压水密封试验系统是应油田勘探开采的需要,以提高井控装备的可靠性,减少和避免井喷事故的发生为目的而生产设计的。依据API 16A、API 16C、API 6A、SY5156等标准对井口、井控装备进行水密封试验。该系统的采用对于提高国产井口、井控装备及密封管具类产品的设计、制造、装配水平,我国石油产品的市场竞争力都能起到很好的促进作用。
二、简介
该水密封试验装置是使用流动的带有一定压力的空气作为动力源(空气压缩机),以气动比例泵为压力转换器,输出的介质压强与气源压强成比例。通过气源压强的调整,能得到相应的介质压强,当气源压力与介质压达到力的平衡时,气动泵便停止增压,此时介质压强就稳定在预调压强上。还可以通过气源流量的调节,控制介质流量和升压的速度,因而具有防暴、输出压强可调、升压速度可控、操作简便、性能可靠、适用范围广等特点,是压力容器试压的理想设备,特别适用于油田钻采工程的防喷设备、阀门、管道、高压弯头、由壬、软管等承压设备的高压和超高压的试压检测。
该装置同样适合科研、检验部门作检测工具。可以和电脑、打印机相连,记录下整个试压过程中压力容器内压强变化的情况,以曲线或者数据形式打印出试压检测报告。
三、实际用途
将水增压到所需测试的试件中,用于检测试件在实际的使用情况下是否有泄漏以及被测试件能否承受设计压力。
四、物理学原理
该系统是根据压强与力及面积三者关系设计而成。(即P=F/S),通过对驱动机构和注压机构进行有机的比例组合实现低压强到高压强之间的转换,从而达到增压的目的。
五、气动试压泵相关技术参数
1、整体参数:
型号:QY-140-J
最高工作压力:140MPa 测试精度:0.5%FFS
试验介质:清水(加乳化液)
2、驱动气源参数(空气压缩机)
a、压力0—0.8Mpa
b、流量≥1.6m3/min
五、清单列表
序号 |
产品名称 |
规格型号 |
配件品牌 |
备注 |
1 |
低压泵 |
44:1-31.5 |
自主生产 |
单驱双泵头 |
2 |
高压泵 |
236:1-160 |
自主生产 |
单驱双泵头 |
3 |
智能记录仪 |
DL-NSL-01 |
自主研发(OEM) |
|
4 |
压力变送器 |
160MPa-0.5%PPF |
江苏恩泰 |
|
5 |
低压泵开关阀 |
2.5-15 |
力牌(ZL00350313.5) |
|
6 |
高压泵开关阀 |
2.5-15 |
力牌(ZL00350313.5) |
|
7 |
保压阀 |
250-5 |
自主生产 |
手 |
8 |
泄压阀 |
250-5 |
自主生产 |
手 |
9 |
低压泵控制阀 |
K25-5 |
自主生产 |
独立式硬驱动 |
10 |
高压泵控制阀 |
K25-25 |
自主生产 |
独立式硬驱动 |
11 |
调压阀 |
4000-04 |
SNS |
|
12 |
油雾器 |
4000-04 |
SNS |
|
13 |
过滤器 |
4000-04 |
SNS |
|
14 |
超高压呼吸阀 |
250-6 |
自主生产 |
|
15 |
超高压软管 |
HX5-4PS-10M |
MAX |
德国进口 |
16 |
空气管线 |
2.5-15 |
|
不锈钢镜面管 |
17 |
高压硬管 |
12*4 |
|
不锈钢镜面管 |
18 |
主机壳体 |
|
江苏建农数控折板车间 |
|
19 |
水箱 |
|
江苏建农数控折板车间 |
|
20 |
压力表 |
0-160 |
无锡泉君 |
客户自选 |
