移动式计算机控制试压测试平台系统技术协议

---

一、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压:160MPa；

5、测试温度：常温；

6、压力测量精度：精准度为满量程千分之一；

7、本系统采用160MPa精度为FS 0.25%的压力传感器；

8、本系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本控制系统的主要功能参照试压泵国标文件非标制作。

其中参考试压泵执行标准：

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法



二、系统概述：本设备根据需方技术要求非标制作：

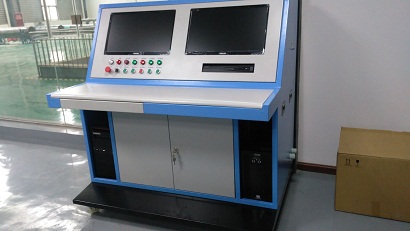

设备主体由计算机控制系统、3DSY160-4型电动试压泵、低压注水泵、远控阀组组成。其中电动试压泵脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。

计算机控制系统距离电动试压泵10米，通过电线电缆及数据线与电动试压泵相连，设备所有外接电线电缆及数据线标配都是10米或据项目现场施工需要调整.

本设备配有一套高清晰监控系统，含四路高清摄像监控。其中一路监控3DSY160-4型电动试压泵，一路监控高压管线，剩下二路监控被测容器管路，随时监控到压力试验中的实时状况。

三、移动式计算机控制系统试压泵的主要功能及技术参数：

1、静压试验；（最大试验压力160MPa）；

2、爆破试验；（最大试验压力160MPa）；

3、系统压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括：“开始”、“暂停”、“卸压”、“手动调压”等；

4、本试压系统采用电动试压泵安全阀超压自动起跳和进口高压气控阀远程卸放压力，以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力。

5、保压时间和压降都是从升到设定压力一分钟（用户可以自己设定这个时间）以后开始进入保压时间和计算实际压降。

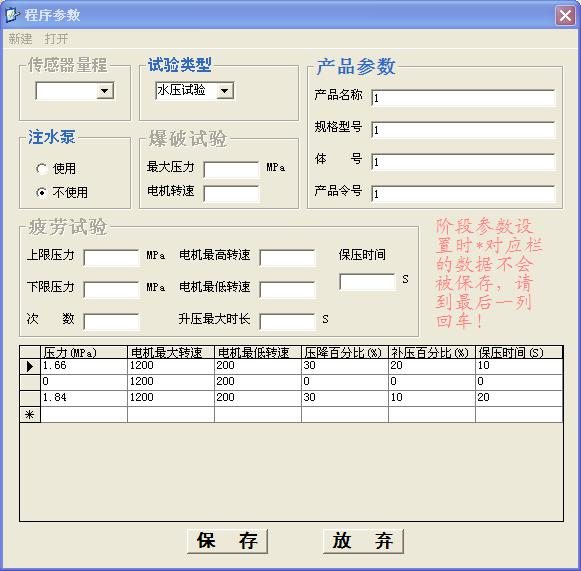

6、试验程序及参数预输入功能，按照被测试容器设定典型的试验程序有：恒速升压—保压—泄压；恒速升压—直至爆破。恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力；多段恒速升压保压试验过程（可程序选择阶段0-10段）--恒速升压直至达到试验标准压力；

7、试验压力在试验过程中可以任意设定单段或者多段保压测试，升压速度能保持恒定，可实现无级调节，到达压力精准无超压。升压速度可显示、可控制；试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表；能直接编制、保存、调用编程好的程序，防止试验参数输入的错误；试验数据能直接以模板形式生成，基本信息完整，只需要做一些备注、判断即可，同时试验结果可编辑，可联网，可与OFFICE办公软件兼容，其模板可重新编制，并设定。

8、软件的使用者有各自的帐户和密码。





注：以上功能为我公司通用软件功能！可根据客户实际需求增添任意功能。因我公司软件为开放式，由客户提出技术要求，界面功能为任意，达到客户满意是我们的宗旨。
