电动打压泵灭火器爆破型2DSY打压泵说明

---

一、试压泵设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压:80MPa；

5、测试温度：常温；

6、压力测量精度：精准度为满量程千分之一；

7、本系统采用16MPa精度为FS 0.1%的压力传感器；

8、本系统的整体控制精度为FS 0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户技术要求非标制作：

其中参考试压泵执行标准：

JB/T9089-1999试压泵；

JB/T53194电动试压泵 产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

二、电动试压泵型号参数介绍

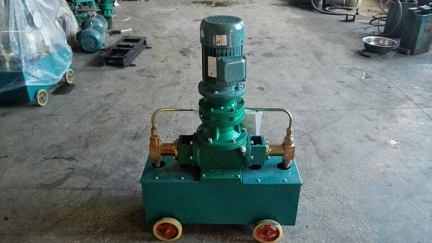

2D-SY28/80电动试压泵实物图，图片仅供参考具体请以到货实物为准。

型号	额定压力（Mpa）	流量（L/h）	功率（KW）	电压（V）	频率（HZ）	重量（kg）
2D-SY28/80	63	40	1.5	380	0-50	115

试压泵部份型号: 2D-SY28/80电动试压泵；

技术参数：额定压力80MPa，额定流量28L/h；

试压泵电机：1.5KW普通电机；

出口连接端：M22X1.5工作接头；

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

电接点压力表：1.6级100MPa；

高压胶管：2米；

三、灭火器爆破试压机设备配置部分技术参数及详细功能描述：

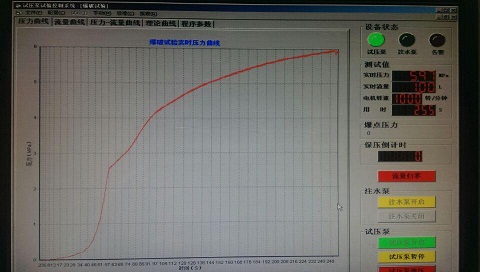

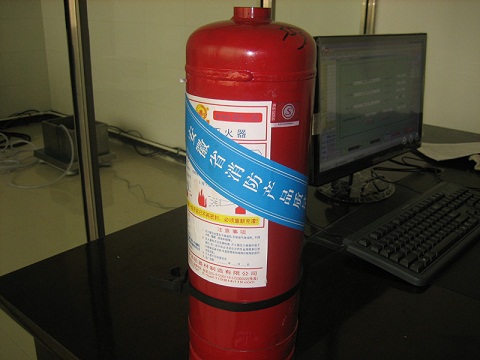

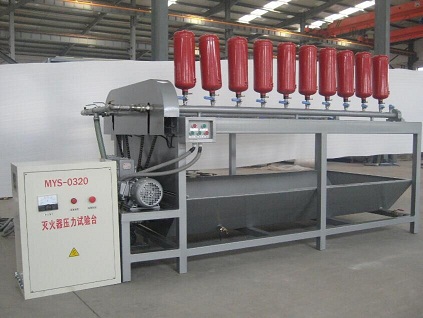

本设备根据根据《GB4351-2007手提式灭火器》标准，其中水压试验及爆破标准设计、制作，并增加了灭火器筒体压力交变功能。灭火器筒体水压爆破试验机要由电动打压泵、计算机操作台、电接点表、压力传感器、流量采集等组成。具有安全可靠、操作简便、测量精确、移动灵活等优点。可一次性完成实验。并自动得出实验过程中受检灭火器筒体的屈服值、爆破压力值、爆破全过程涉水量、容积变形率、屈服变形量、爆破变形量、整个实验过程的时长等数据，并同时绘制出被试瓶压力-进水量关系曲线图、压力-时间关系曲线图及进水量-时间关系曲线图。 适用于：各种干粉灭火器、二氧化碳灭火器及国内外各种灭火器，压缩气体气瓶、编码瓶 消防气瓶等其它承压容器、元件，及用于手提干粉、机械泡沫、水成膜等各类1、2、3、4、5、8、35、50 公斤灭火器筒体的清洗、水压试验及爆破试验。

设备主体由计算机控制系统、2D-SY80MPa电动打压泵两部分组成。其中电动打压泵脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。计算机控制系统距离电动试压泵10米（或根据实际情况），通过电线电缆及数据线与电动试压泵泵组相连，设备所有外接电线电缆及数据线标配都是10米或据项目现场施工需要调整。被测灭火器与试压系统距离为10米（或根据实际情况），通过高压测试管线高压远控阀组与试压泵系统相连。
