老式计算机控制试压泵系统存在的不足之处

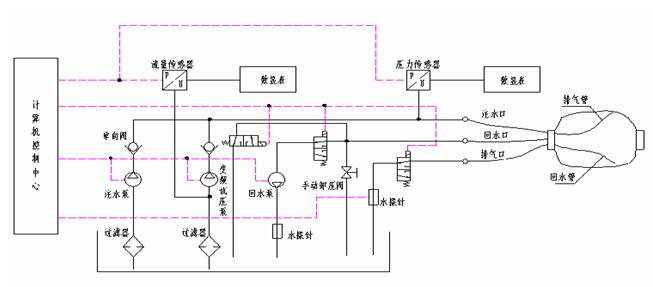

一、 老式计算机控制试压泵系统设备构成：

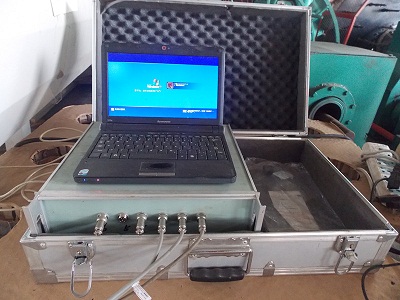

1、计算机操控中心
工业电脑（工业操控计算机）一台，适配器一台，压力传感器一只，流量传感器一只，数显表2块，水探针2只，UPS电源一台19寸宽屏液晶显示器一台，打印机一台。
2、 集成操控箱
单向阀2个，电磁阀（电动阀）3个，安全阀1个，管路及接头若干。
3、 作业有些
变频试压泵1台，灌水泵1台，排水泵1台。
4、 其它
过滤器2个，其它连接管路若干
二、 老式计算机控制试压泵系统各部件功能
1、 计算机控制中心
搜集传感器传入信号进行运算，制作压力时刻曲线图，并对搜集的数据进行存储便利今后查询，依据传入的信号对各个部件进行操控，可以主动生成报表，可打印报表。
2、 电动打压泵集成操控箱
集成一切的阀体接纳电脑或人工传入的信号，指挥电磁阀动作或泵动作。安全阀起安全效果，超过安全阀设定压力，安全阀会主动翻开，对容器进行泄压。
3、 作业有些
灌水泵为容器灌水，排水泵试验结束对容器内的水进行排空，变频试压泵为容器加压
4、 其它有些
过滤器：防止水内杂质进入测试管路，对试压泵或电磁阀形成损害

二、老式计算机控制试压泵系统工作流程

1、电动打压泵主动控制
用户设置好实验压力，保压时刻，升压速率（电机转速）等参数后点击实验开端，首要注水作业，排气口的水探针作业，当排气口水探针勘探到水，注水泵中止作业，排气口电磁阀封闭，试压泵开端作业，容器内压力到达猜测压力试压泵停泵，开端计时，电脑主动记载并显现压降。到达设定时刻泄压阀翻开。当电脑检查到压力回落至常压时，泄压阀封闭，排水泵及排水电磁阀翻开，排水探针作业，当排水水探针检查不到水时延时5秒，排水泵及排水电磁阀封闭，实验完结。实验曲线记载从变频试压泵发动开端记载到容器压力回落至常压完毕，不记载注水排水进程。
2、 电动打压泵手动空盒子
实验中的各个进程都能够手动完结，有到达设定压力主动停泵，由指示灯指示各部件作业情况。例如：注水泵运转指示，注水满指示，水排空指示等。由按钮操控能够彻底脱离电脑独自运转。
3、 性能指标
注水泵：12.5㎡/h
排水泵：12.5㎡/h
升压速率：可调
压力传感器：0.1%F.S
流量传感器：1比10
压力传感器丈量规模：0-40Mpa
流量传感器丈量规模：40-400L/h
整机操控精度：±0.2%F.S
1. 注水排气进程完结：
点击注水泵开或手动按下注水泵按钮时，排气口水探针作业，当测得排气口出水时水勘探输出开关量，中止注水泵主动或手动转入升压程序。
2. 升（降）压、保压（爆炸）进程完结进程及4.1.3中4.1.7中，升压速率的完结：
只需原工厂内试压泵流量可满意11 m3时，升压速度到达0.4mpa/min,可通过变频器调整试压泵转速来满意对0.5 m3 —11 m3 升压速率0.2mpa/min—0.4mpa/min的调理，保压时刻由电脑内置时钟或时刻继电器来到达意图（手动时由时刻继电器，主动时由电脑完结）。降压由手动针阀加电磁阀完结：实验未完结需降压时，开针阀与电磁阀的串联，实验完结时开泄放阀加排水泵。爆炸实验由人工直接规则试压速率，或电机转速恒速完结爆炸实验。
3. 操控精度的完结：
客车输入压力值时由电脑主动计算出提前量，在转折点时，改变电机速度，选用制动体系，可操控电机在零点几秒内由全转速1440R/min制动为零转速。信号速度可高达100次/S,能够再百分之一秒内宣布停泵指令，几分之一秒内电机彻底中止。
4. 毛病主动诊断完结：
由PLC检查各个接触器的开关量是不是正常，如出现反常情况延时1S再测，如再次反常直接报出本接触口或继电器反常，由中文汉字显现。
