自动4dsy电动打压泵型号参数及维护保养
一、 用途
4DSY型四缸电动打压泵，是按机械工业部石化通用机械标准JB/T9089—2014生产的，本泵被广泛用于石油、化工、机械建筑等行业。可供各种压力容器、锅炉、水暖煤气管道、阀门、橡胶塑料管件、机械部件的密封耐压试验和强度爆破试验。试验的介质为5℃-60℃清水、乳化液或运动指数＜45mm/s的油品。
该系列泵具有工作性能稳定、三化程度高、易于操作维修、结构紧凑、移动灵活等特点，适用各种施工现场及试验室，是一种理想的压力测试设备。
二、 型号及参数
|
型号 |
额定工作压力(Mpa) |
流量 |
柱塞直径(mm) |
柱塞行程(mm) |
柱塞往复次数(次/min) |
电机功率(kw) |
泵体积 (长×宽×高) (mm) |
重量(㎏) |
|
4DSY -63 |
6.3 |
见 附 表 1 |
40 |
40 |
200 |
4 |
1040×500×1025 |
260 |
|
4DSY -100 |
10 |
30 |
40 |
200 |
4 |
1040×500×1025 |
260 |
|
|
4DSY -160 |
16 |
25 |
40 |
200 |
4 |
1040×500×1025 |
260 |
|
|
4DSY -250 |
25 |
20 |
40 |
200 |
4 |
1040×500×1025 |
260 |
|
|
4DSY -400 |
40 |
18 |
40 |
200 |
4 |
1040×500×1025 |
260 |
|
|
4DSY -630 |
63 |
12 |
40 |
200 |
4 |
1040×500×1025 |
260 |
|
|
4DSY -1000 |
100 |
10 |
40 |
200 |
4 |
1040×500×1025 |
260 |
|
|
4DSY -1600 |
160 |
10 |
30 |
200 |
4 |
1040×500×1025 |
260 |
附表1
|
额定压力 （Mpa） |
低压流量（L/h） |
高压流量 （L/h） |
||||||
|
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
||
|
6.3 |
2411 |
|
|
|
|
|
|
1205 |
|
10 |
1883 |
1356 |
|
|
|
|
|
678 |
|
16 |
1676 |
1149 |
942 |
|
|
|
|
471 |
|
25 |
1506 |
976 |
772 |
602 |
|
|
|
301 |
|
40 |
1449 |
922 |
715 |
545 |
488 |
|
|
244 |
|
63 |
1313 |
786 |
579 |
409 |
352 |
217 |
|
108 |
|
100 |
1280 |
753 |
546 |
376 |
319 |
183 |
150 |
75 |
|
160 |
1120 |
657 |
477 |
328 |
278 |
159 |
130 |
65 |
三、结构

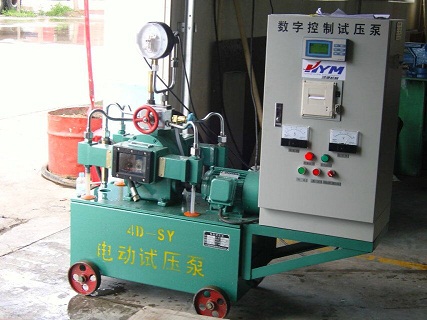

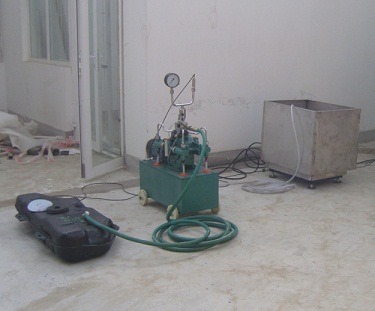

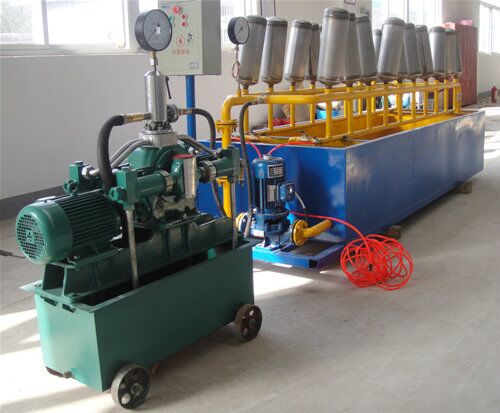

4DSY为卧式四缸往复式电动试压泵，由水箱机座、主机、控制、电器等部分组成。工作时由电动机通过连轴变速装置驱动曲轴滑块带动四个柱塞作往复运动，通过两级单向阀的作用，实现液体的吸入排出加压，并通过控制部分的调压阀自动调节，压力表显示来恒定系统压力，试压结束后松开卸压阀，系统卸压。
本机的主要特点是结构紧凑，工作稳定，水箱密封防尘，流量大，使用方便，适用于测试低压或高压大容器系统及零部件。
四、保养
1、 保证润滑油位达到标准要求。
2、 保持清洁。经常检查各连接部位的紧固和渗漏，及时调整
3、 调压阀严禁随意调动。
4、 保证液体的吸入畅通，液体要清洁，过滤器要按时清洗。
5、 如果泵的试验介质为水或乳化液停机时间较长时，应先将液体排净，然后把泵腔内注入防锈油或冬用机械油，以防锈蚀
五、故障及排除方法
现象
原因
排除方法
泵不升压或升压缓慢
1、卸压阀没关闭。
检查关闭。
2、吸入和排出单向阀密封不好。
清洗检查配研或更换。
3、过滤器堵塞。
拆洗清洗杂物。
4、柱塞密封不严 。
更换密封。
5、水箱液体不足。
添加足够液体。
泵稳压时间短或不稳压
1、两稳压单向阀密封不好。
检查清洗配研或更换。
2、卸压阀关闭不严渗漏。
检查关严或更换锥阀阀座。
3、其它部位螺纹连接处渗漏
紧固或更换密封
注：缸体下部小孔有小许渗漏属正常现象，若严重渗漏影响打压则需更换密封。
