思凯达计算机控制试压泵系统规格参数及功能描述
一、 思凯达计算机控制试压泵系统设备的使用条件：
1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；
2、环境温度：-5℃~42℃；
3、试验介质: 水或浓度较低的油类；
4、设计耐压:40MPa；
5、测试温度：常温；
6、压力测量精度：精准度为满量程FS0.1%；
7、本系统采用高压40MPa精度为FS 0.1%的压力传感器
9、本系统的整体控制精度为FS 0.3-0.5%；
10、电源：AC380/220V,50Hz；
11、相对空气湿度要求：≤70-90%。
本套设备根据客户技术要求非标制作：
其中参考试压泵执行标准：
JB/T9089-1999试压泵；
JB/T53194电动试压泵 产品质量分等；
GB-T9234-1997机动往复泵；
GBT 7784-2006 机动往复泵试验方法。
二、设备配置部分技术参数及详细功能描述：
本设备根据用户技术要求非标设计制作，整体由电动试压泵、计算机操作台（试压泵控制系统核心等）两部分组成。其中电动试压泵脱离计算机控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。计算机控制系统与操作台电动试压泵之间的距离根据实际情况而定，通过电线电缆及数据线与电动试压泵相连，设备所有外接电线电缆及数据线据项目现场施工需要调整。用户被测容器与试压系统距离根据实际情况而定，通过高压测试管线与试压泵系统相连。
本试压系统采用电动试压泵安全阀超压自动起跳和进口高压电磁阀远程卸放压力，以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力。
本系统采用高清视频监控系统由四路高清摄像组成，采用目前国内最先进的网络硬盘录像机与高清摄像系统组成，还可连入局域网或国际互联网，可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控（甚至在手机上都可完成），通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。
设备详细配置参数：（此配置为初级交流配置，具体以双方最终技术交流后为准）
名称
明细项
数
量
单
位
备 注
设
备
硬
件
计算机控制系统
计算机
1
套
研华工控或联想商用机
控制系统显示器
1
台
飞利浦22宽屏液晶显示器
打印机
1
台
惠普彩打系列
监控系统显示器
1
台
飞利浦22宽屏液晶显示器
硬盘录像机及高速摄像系统视频数据线等
1
套
海康威视
四路高清远红外监控
压力传感器
1
支
40MPa精度为FS0.1%
含10米传感线

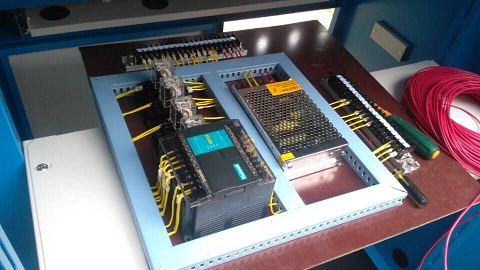

试压泵控制系统
1
套
含嵌入控制系统功能的PLC
电动试压泵控制系统核心
变频器
1
台
松下7.5KW

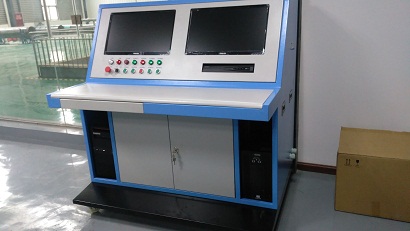

双屏计算机操作台
1
台
思凯达
电动试压泵含变频电机
1
台
根据客户最高压力40兆帕
选用3D-SY40MPa电动试压泵
高压电磁阀及高压过滤器
1
套
40MPa用于高压气瓶
压力远程卸放及压力交变
美国HIP单向阀及高压附件
1
套
试压泵精准保压
高压远控阀组集成箱
1
套
试压泵远程高压卸荷系统集成
美国HIP手动针阀
1
套
高压远控阀组手动泄压
高压阀门管汇及接头备件
1
套
用于整体高压系统
设备配电系统
1
套
根据设备需求现场制作
软
件
类

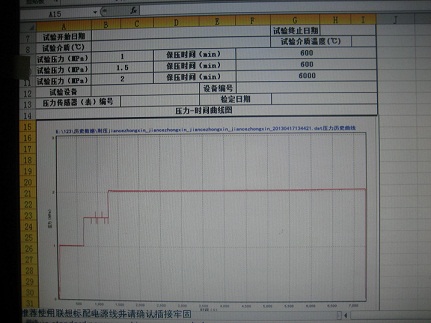

试压泵专用采集和控制软件
1
套
根据用户技术要求设计
