高端计算机控制试压泵系统,车载式压力测试系统价格方案

一、客户要求：

  额定排出压力：110MP，电机功率55KW，流量1500L/H；泵速375r/min,带保

温房、空调、移动野营房，检测对象套管与防喷器，高压泵动力源为变频电机。

计算机自动控制并且生产打印曲线报表。

二、计算机控制试压泵系统设计方案及设备功能介绍：

（一）、设备的使用条件

1、设备可在需方不必增加其它设施的情况下可正常安装使用；

2、环境温度：-5℃~42℃；

3、试验介质: 水或浓度较低的油类；

4、设计耐压:110MPa；

5、测试温度：常温；

6、压力测量精度：精准度为满量程千分之一；

7、本系统采用120MPa精度为FS 0.1%的压力传感器；

8、本系统的整体控制精度为FS 0.2-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

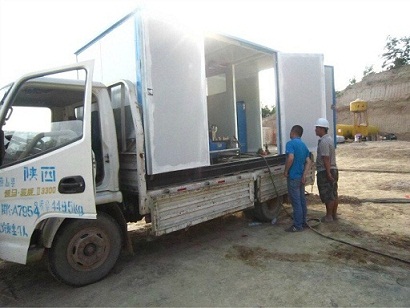

1.车载式压力测试系统适用范围及工况：

1.1.本系统用于各类套管及防喷器、天然气井口完井测试等；

1.2.被测试大小不等均可适用;

1.3.最高测试压力为110MPa。具体测试压力参数根据需要自行设定。

2.车载式压力测试系统产品功能：

2.1.1系统最高测试压力：110MPa；系统控制功率：55KW；

2.1.2系统具备手动和自动操作两种控制方式；

2.1.3手动操作状态具备手动操作试压和微机数显与数字显示表同时显示实时压力功能；

2.1.4自动操作状态具备自动操作试压和微机数显与数字显示表同时显示实时压力功能；

2.1.5分段试压功能；

2.1.6自动升压功能；

2.1.7自动保压功能；

2.1.8自动卸压功能：正常试压时自动卸压、超压和故障时自动卸压；

2.1.9停机保压功能：选择保压过程中是否停机实现最大化节能运行；

2.1.10升压阀、卸压阀可分别实现手动和自动操作两种运行方式；

2.1.11系统参数设置人性化、中文参数名称，画面简洁，操作方便；

2.1.12测试参数记录功能：可将各组测试参数保存并在测试时快速调用；

2.1.13测试参数修改功能：可将测试参数进行任意修改以实现测试要求；

2.1.14系统参数调整功能：根据压力变送器设定其量程、偏差等参数，并可调整压力偏差；

2.1.15数据储存报表打印：可记录测试数据，将测试的数据进行储存，并可生成报表打印；

2.1.16系统具备软件超压报警保护、仪表超压报警保护和安全阀超压保护三重安全功能；

2.1.17系统具备“急停”操作功能：紧急情况下可立即停止系统内所有运行的设备部件；

2.1.18故障诊断功能：能根据出现的故障进行报警提示并选择性提机，便于维护和检修；

2.1.19电气控制操作台采用防震措施，能够适应野外操作；

2.1.20系统配备移动式笔记本进行试压操作，并具有适合存放和搬运的移动工具箱；

2.1.21系统配备激光打印机，以便在现场测试完成后能方便迅速打印试压测试报表；

2.1.22活动野营房具有保温功能，具备在冬季施工条件。具体尺寸为：长x宽x高：400x1950x1800mm，野营房配多功能空调1台和水加热器1套，均采用手动操作。

3.压力测试装置整套系统主要配置：

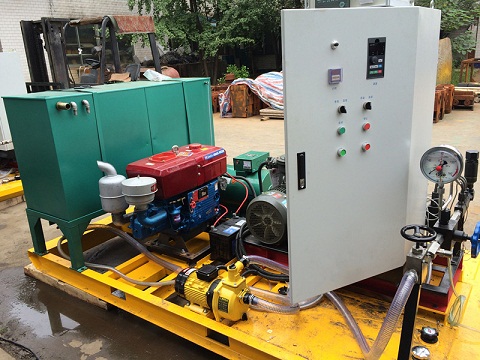

（一）试压泵的型号及相关参数：

  型  号：3D-SY1500/110MPa

技术参数及配置：最高工作压力110Mpa、流量1500L/h、功率55Kw、普通电机驱动，高压泵配前置泵及过滤装置，配0.8m3内不锈钢水箱（含进出水管路、检修阀门及排水阀门等）。

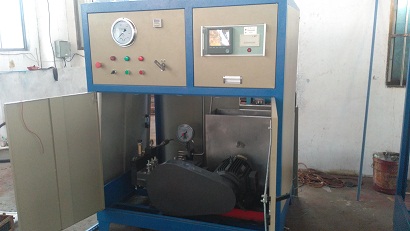

（二）试压控制系统型号主要配置：
