当前位置:首页 >> 客户案例 >> 计算机控制试压泵系统方案与说明

计算机控制试压泵系统方案与说明

来源:思凯达试压泵 作者:思凯达 时间:2015-03-16 14:25:37 本页关键词:试压泵,计算机控制试压泵

一、计算机控制试压泵系统设备的使用条件:

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用;

2、环境温度:-5℃~42℃;

3、试验介质: 水或浓度较低的油类;

4、设计耐压:40MPa;

5、测试温度:常温;

6、压力测量精度:精准度为满量程千分之一;

7、本系统采用40MPa精度为FS 0.1%的温压一体传感器

8、本系统的整体控制精度为FS 0.3-0.5%

9、电源:AC380/220V,50Hz;

10、相对空气湿度要求:≤70-90%。



计算机控制试压泵系统本套设备根据客户技术要求非标制作:

其中参考试压泵执行标准:

JB/T9089-1999试压泵;

JB/T53194电动试压泵 产品质量分等;

GB-T9234-1997机动往复泵;

GBT 7784-2006 机动往复泵试验方法。



二、计算机控制试压泵系统设备概述:本设备根据需方技术要求非标制作:

计算机控制试压泵系统设备主体由计算机控制系统、4D-SY40MPa型电动试压泵(客户原有)、远程控制阀组管汇三部分组成。其中电动试压泵脱离计算机控制系统后可独立进行试压试验,但只能显示和控制压力不能进行数据运算与打印报表。控制系统配有UPS紧急供电装置,如遇临时停电,UPS继续给操作台供电,试验处于暂停阶段,待恢复正常供电以后,试验继续,UPS供电只是为操作台提供电源,让计算机及软件不至于由于停电而强制关闭,影响试验的进程,采用温压一体传感器,温度不在设备控制范围内,温度只作为采集数据不控制。

计算机控制系统操作台距离电动试压泵40米(或根据实际情况),安装在实验室中,通过电线电缆及数据线与电动试压泵泵及远程控制阀组管汇相连,设备所有外接电线电缆及数据线标配都是40米或据项目现场施工需要调整。被测管件与试压系统距离根据现场距离实际配置(被测管件被放置在试压坑内),通过高压测试管线远程控制阀组管汇与试压泵系统相连。

本试压控制系统采用电动试压泵安全阀超压自动起跳和高压电磁阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。

 计算机控制试压泵

本计算机控制试压泵系统采用高清视频监控系统由四路高清摄像组成,采用目前国内最先进的网络硬盘录像机与高清摄像系统组成,还可连入局域网或国际互联网,可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控(甚至在手机上都可完成),通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。

三、计算机控制试压系统详细配置:

名称

明细项

备  注



硬件系统

计算机

1

飞利浦20寸宽液晶显示器

联想商用机

打印机

1

联想或惠普系列

监控系统显示器

1

飞利浦20寸宽液晶显示器

硬盘录像机

与高清网络录像机

1

用于试压系统试压监控

温压一体传感器

2

40MPa精度为0.1%FS,40米传感线

耐震电接点压力表

1

40MPa精度为1.6级

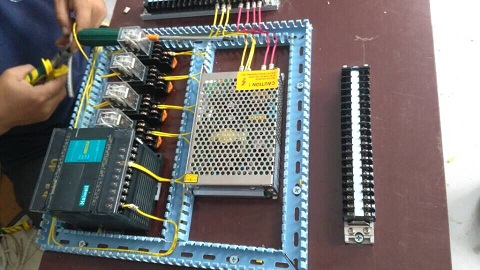

试压泵控制系统

1

试压泵自动控制核心

2.2KW变频器

1

控制试压泵电机

启停和调节升压速度

UPS供电装置系统

及配电控制系统与配件

1

设备电气控制系统及相关配件

4D-SY40MPa电动试压泵

1

客户原有,四川杰特出品

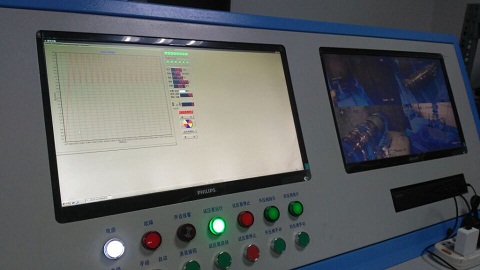

双屏计算机操作台(碳钢喷塑)

1

思凯达出品

试压泵及远控阀组管汇集成控制箱

1

思凯达出品

高压电磁阀及高压过滤器

1

60MPa用于试压泵远程压力卸荷

美国HIP高压单向阀及附件

1

60MPa 用于试压泵精准保压

远控阀组内含高压集成管汇附件一套

1

60MPa 用于试压泵远程压力卸荷

高压阀门管汇接头等系统配件

1

试压泵系统硬件

件及实时记录打印

计算机数据采集控制软件

1

四川思凯达

专用计算机采集试压软件

液晶数显有纸记录仪

1

实时打印试验数据

本套设备控制系统软件除具有以上用户要求功能外还具有以下通用功能:

1、静压试验;(最大试验压力40MPa);

2、爆破试验;(最大试验压力40MPa);

3、本系统采用精度为FS0.1%的40MPa温压一体传感器进行压力数据采集,

采集数据更加精准。

4、系统压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括:“开始”、“暂停”、“卸压”、“手动调压”等;

5、本试压系统采用电动试压泵安全阀超压自动起跳和高压电磁阀远程卸放压力,以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机,能够手动泄除被测管件及设备内部压力。

7、试验程序及参数预输入功能,按照被测试容器设定典型的试验程序有:恒速升压保压泄压;恒速升压直至爆破。恒速升压保压恒速升压保压恒速升压直至达到试验标准压力;多段恒速升压保压试验过程(可程序选择阶段0-10段)--恒速升压直至达到试验标准压力;

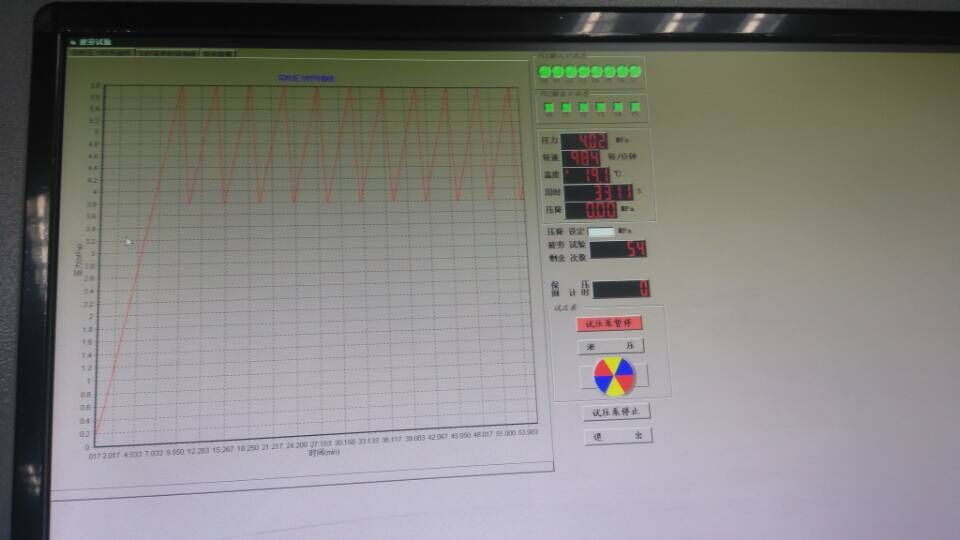

8、试验压力在试验过程中可以任意设定单段或者多段保压测试,升压速度能保持恒定,可实现无级调节,到达压力精准无超压。升压速度可显示、可控制;试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表;能直接编制、保存、调用编程好的程序,防止试验参数输入的错误;试验数据能直接以模板形式生成,基本信息完整,只需要做一些备注、判断即可,同时试验结果可编辑,可联网,可与OFFICE办公软件兼容,其模板可重新编制,并设定。

9、软件的使用者有各自的帐户和密码。
