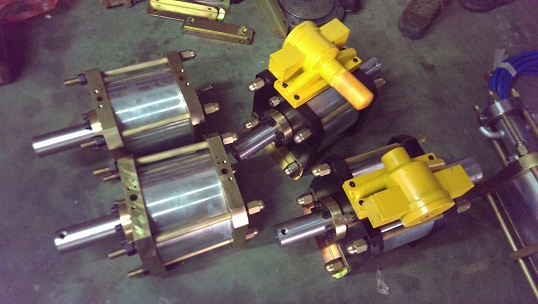

思凯达品牌气动试压泵的易损件规格详细说明
一、 气动试压泵实物附件和易损配件详细说明。
附件清单
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
|
1 |
记录仪纸 |
|
5卷 |
其中1卷在打印机内 |
|
|
2 |
气源胶管 |
ID19X15m |
1根 |
一端配有3/4″快速接头，另一端顾客自配 |
|
|
3 |
水源胶管 |
ID25.4X15m |
1根 |
一端配有1″快速接头，另一端顾客自配 |
|
|
4 |
高压胶管总成 |
ID6X15m 15000Psi(105MPa) |
1根 |
两端均配有Φ6/10胶管接头和M27X2螺母 |
首端与规格为M20X1.5/M27X2的试压泵出口接头联接，未端与规格为1/2NPT/ M27X2的试压口接头联接 |
|
5 |
高压胶管总成 |
ID10X15m 10000Psi(70MPa) |
1根 |
||
|
6 |
泵出口接头 |
M20X1.5/ M27X2 |
1只 |
与高压胶管总成的M27X2螺母联接，中间装1只Φ15X2.5的O型圈（装在泵出口三通上） |
|
|
7 |
试压口接头 |
1/2NPT/ M27X2 |
1只 |
M27X2外螺纹接高压胶管总成的M27X2螺母，中间装1只Φ15X2.5的O型圈，1/2NPT外螺纹接顾客试压法兰的1/2NPT母螺纹 |
|
|
8 |
高压总成接头 |
M27X2/ M27X2 （仅在顾客需多于两根高压胶管总成时提供） |
2只 |
接在两根高压总成之间，两头各装1只Φ15X2.5的O型圈后，与胶管总成端部的M27X2螺母联接，但此时只能以低压胶管总成的额定压力作为工作压力
|
|
气动试压泵易损配件清单
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
不锈钢高压截止阀 |
DN 5mm/PN 140MPa |
1只 |
母螺纹端，M20X1.5 |
|
2 |
不锈钢低压单流阀 |
DN 5mm/PN 32MPa |
1只 |
螺纹端， |
|
3 |
O型圈 |
Φ15X2.5 |
8只 |
装在泵出口接头或试压口接头与高压胶管总成上的胶管接头之间 |
|
4 |
O型圈 |
Φ20X1.5 |
4只 |
单流阀通用 |
|
5 |
O型圈 |
Φ20X3.5 |
4只 |
单流阀通用 |
|
6 |
O型圈 |
Φ25X3.1 |
4只 |
单流阀通用 |
|
7 |
O型圈 |
Φ30X3.5 |
4只 |
装在高压泵与低压泵联接的接头之间 |
|
8 |
V型填料 |
Φ13XΦ23X7 |
4只 |
高压泵体用 |
|
9 |
V型填料 |
Φ28XΦ42X10 |
4只 |
低压泵体用 |
|
10 |
方型填料 |
Φ18XΦ8X5 |
2只 |
不锈钢高压截止阀用 |
