大流量气动试压泵配置清单及试压泵价格参考
一、设备的使用条件：
1、设备可在需方不必增加其它设施的情况下可正常安装使用；
2、环境温度：-5℃~50℃；
3、试验介质: 水或浓度较低的油类；
4、设计耐压:160MPa；
5、测试温度：常温；
6、压力测量精度：精准度为满量程千分之一；
7、本系统采用160MPa精度为FS 0.1%的压力传感器；
8、本系统的整体控制精度为FS 0.3-0.5%；
9、电源：AC380/220V,50Hz；
10、相对空气湿度要求：≤70-90%。

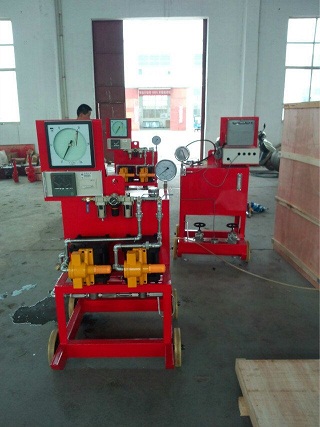

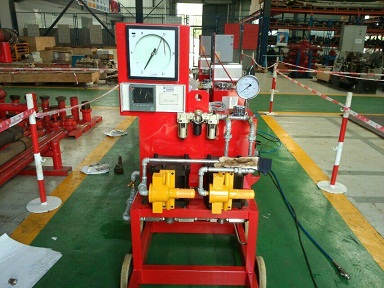

二、QY140-J气动试压泵具体技术参数
1、型号：QY140-J，
额定压力：140 MPa，
气源压力：0.7-1.0 MPa，
适应温度：-5℃~50℃；
重量：180kg
气动泵配置清单列表：
|
序号 |
产品名称 |
规格型号 |
配件品牌 |
备注 |
|
1 |
低压泵 |
1:51-31.5 |
自主生产 |
单驱双泵头 |
|
2 |
高压泵 |
1:236-140 |
自主生产 |
单驱双泵头 |
|
3 |
低压泵开关阀 |
2.5-15 |
力牌（ZL00350313.5） |
|
|
4 |
高压泵开关阀 |
2.5-15 |
力牌（ZL00350313.5） |
|
|
5 |
保压阀 |
250-5 |
自主生产 |
|
|
6 |
泄压阀 |
250-5 |
自主生产 |
|
|
7 |
低压泵控制阀 |
K25-5-Y |
自主生产 |
独立式硬驱动 |
|
8 |
高压泵控制阀 |
K25-25-Y |
自主生产 |
独立式硬驱动 |
|
9 |
调压阀 |
4000-04 |
SNS |
|
|
10 |
油雾器 |
4000-04 |
SNS |
|
|
11 |
过滤器 |
4000-04 |
SNS |
|
|
12 |
超高压呼吸阀 |
150-6 |
自主生产 |
|
|
13 |
超高压软管 |
HX5-4PS-10M |
MAX |
德国进口 |
|
14 |
空气管线 |
2.5-15 |
|
SS304 |
|
15 |
高压硬管 |
12*4 |
|
不锈钢镜面管 |
|
16 |
主机壳体 |
|
自主生产 |
SS304 |
|
17 |
水箱 |
|
自主生产 |
SS304 |
|
18 |
压力表 |
0-160 |
无锡广顺 |
|
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

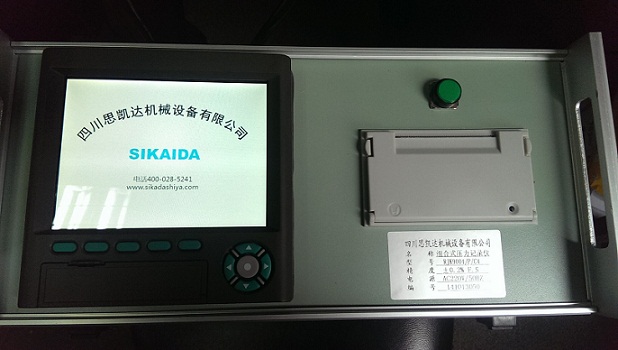

数显记录仪五寸（彩屏），AC220V电源，接入压力传感器信号；
采集的压力数据可通过U盘导出导入计算机，也可直连电脑通过计算机软件读取数据；
微型打印机（针式）一台；
压力传感器：160MPa精度为满量程FS0.1%，DC24V，4-20Ma，量程0-160MPa；
仪表工具箱：安装记录仪与打印机等，标配；
便携式机箱：安放仪表工具箱及备件；
仪表电源线：一套；
压力信号线：一套；
8G高速U盘：一个；
计算机上位机管理软件：光盘一张。
记录仪压力采集系统具有以下功能：
1、在压力试验过程中，可以显示实时压力数值和实时压力曲线，自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机，或通过U盘导出数据到计算机等功能。
2、数显记录仪压力采集系统可随时通过数据线直连到计算机（笔记本电脑）上，通过计算机后台软件实时观察试验情况及压力数值和压力曲线，并可通过计算机导入数据随时打印试验报表，试验报表格式电子档可任意随时编辑。 计算机（笔记本电脑）由客户自行提供。
3、远程控制：便携式记录仪压力采集系统通过压力传感器数据线与试压泵相连，可以进行延长，从而实现远程控制、安全试压的目的！
