200MPa计算机控制防喷器顶驱阀高压测试系统报价
计算机控制防喷器顶驱阀高压测试系统报价
一、设备的使用条件：
1、设备可在需方不必增加其它设施的情况下可正常安装使用；
2、环境温度：-5℃~42℃；
3、试验介质: 水或浓度较低的油类；
4、设计耐压:200MPa；
5、测试温度：常温；
6、压力测量精度：精准度为满量程千分之2.5；
7、本系统采用4MPa精度为FS 0.1%的压力传感器采集低压；
本系统采用200MPa精度为FS 0.25%的压力传感器采集高压；
8、本系统的整体控制精度为FS 0.3-0.5%；
9、电源：AC380/220V,50Hz；
10、相对空气湿度要求：≤70-90%。
本控制系统的主要功能参照试压泵国标文件非标制作。
其中参考试压泵执行标准：
JB/T9089-1999试压泵
JB/T53194电动试压泵 产品质量分等
GB-T9234-1997机动往复泵
GBT 7784-2006 机动往复泵试验方法
二、计算机控制高压测试系统的详细配置及报价：
|
名称 |
明细项 |
数 量 |
单 位 |
备 注 |
价格（元） |
|
|
设 备 硬件系统 |
计 算 机 压 力 控 制 采 集 系 统
|
计算机 |
1 |
套 |
联想商用机 |
3500 |
|
控制系统显示器 |
1 |
台 |
飞利浦22宽屏液晶显示器 |
1000 |
||
|
打印机 |
1 |
台 |
惠普彩打系列 |
600 |
||
|
压力传感器（低压） |
1 |
支 |
4MPa精度为0.1%FS |
1000 |
||
|
低压转换截止阀 及低压4MPa耐震压力表 |
1 |
套 |
低压4MPa |
1000 |
||
|
压力传感器（高压） |
1 |
支 |
200MPa精度为0.25%FS |
2400 |
||
|
美国HIP高压转换截止阀 及高压250MPa耐震压力表 |
1 |
套 |
高压250MPa |
3000 |
||
|
试压泵控制系统 |
1 |
套 |
试压泵控制器核心 |
15000 |
||
|
松下7.5KW变频器 |
1 |
只 |
控制5.5KW变频电机 |
3500 |
||
|
单屏计算机操作台（碳钢喷塑） |
1 |
台 |
思凯达 |
4000 |
||
|
3D-SY200MPa型电动试压泵 含3根5米高压胶管及变频电机 |
1 |
台 |
思凯达 |
38000 |
||
|
250MPa耐震不锈钢电接点压力表 |
1 |
块 |
远控阀组上面保护控制 |
800 |
||
|
207MPa美国HIP高压单向阀及附件 |
1 |
套 |
集成在远控阀组箱里 用于试压泵精准保压 |
2500 |
||
|
207MPa美国HIP 高压气控泄压阀及高压过滤器高压附件 |
1 |
套 |
集成在远控阀组箱里用于 试压泵远程压力卸放 |
9500 |
||
|
远程泄压阀组控制机箱 |
1 |
台 |
高压单向阀和气控阀集成 |
4500 |
||
|
高压阀门管汇配电控制系统设备相关配件 |
1 |
套 |
根据设备实际应用定制 |
3000 |
||
|
软 件 |
计算机数据 采集控制软件 |
1 |
套 |
思凯达 专用计算机采集试压软件 |
15000 |
|
|
设备集成费包装运费及安装调试费 |
|
3000 |
||||
|
17%增值税 |
|
18921 |
||||
|
设备总价 |
|
130221 |
||||
根据此报价：整体设备优惠价格为128000元整.
以上为单屏计算机操作台，图片仅供参考具体请以到货实物为准。
以下是计算机控制高压测试系统的计算机操作台，高低压转换仅供参考，具体请以实物为准：

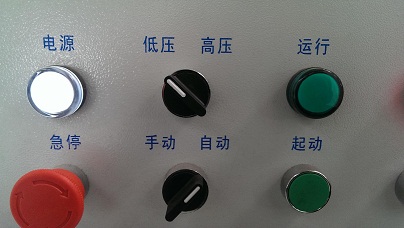

注：在做低压试验时请先确认高低压旋钮是否在低压位置，手动自动旋钮是否在自动位置，如下
三、设备的控制系统的主要功能及技术参数：
1、静压试验；（最大试验压力200MPa）；
2、爆破试验；（最大试验压力200MPa）；
3、本系统同时具有高低压两套压力采集系统，系统控制软件分别有两个压力测试界面，分别采用200MPa和4MPa两支压力传感器进行压力数据采集，并且可以随时进行转换，充分满足了客户低压测试压力范围是：1.7Mpa-4MPa之间。高压测试压力范围是：4-200Mpa之间，避免了高低压之间梯度的误差，使得高低压的测试数据更加精准。
4、系统压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括：“开始”、“暂停”、“卸压”、“手动调压”等；
5、本试压系统采用电动试压泵安全阀超压自动起跳和进口高压气控阀远程卸放压力，以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机，能够手动泄除试样及设备内部压力。
6、保压时间和压降都是从升到设定压力一分钟（用户可以自己设定这个时间）以后开始进入保压时间和计算实际压降。
7、试验程序及参数预输入功能，按照被测试容器设定典型的试验程序有：恒速升压—保压—泄压；恒速升压—直至爆破。恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力；多段恒速升压保压试验过程（可程序选择阶段0-10段）--恒速升压直至达到试验标准压力；
8、试验压力在试验过程中可以任意设定单段或者多段保压测试，升压速度能保持恒定，可实现无级调节，到达压力精准无超压。升压速度可显示、可控制；试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表；能直接编制、保存、调用编程好的程序，防止试验参数输入的错误；试验数据能直接以模板形式生成，基本信息完整，只需要做一些备注、判断即可，同时试验结果可编辑，可联网，可与OFFICE办公软件兼容，其模板可重新编制，并设定。
9、软件的使用者有各自的帐户和密码。
注：以上系统控制软件功能第3项和第6项中的功能为专门按客户技术要求设计，其余功能为我公司通用软件功能！可根据客户实际需求增添任意功能。因我公司软件为开放式，由客户提出技术要求，界面功能为任意，达到客户满意是我们的宗旨。
