1、设备的运用条件

◆设备应能在以下情况下正常运用：

1、设备应在甲方不必增加其它设备的情况下可正常设备运用。

2、机动时间：7.5小时x 3班/天x 250天/年=5625小时/年

3、环境温度：-5℃~42℃

4、相对湿度：70-90%

2、设备配备有些描写

◆概述

设备根据甲方技术恳求非标制造：

设备主体由计算机控制系统、专用试压泵泵组（3D-SY70MPa电动试压泵、管道注水泵）二有些构成。本设备专用试压泵泵组脱离计算机控制系统后可独立进行试压实验，但只能靠压力表闪现压力不能进行数据运算与打印报表。计算机操作台距离电动试压泵10米（可车载，视距离而定），通过电线电缆及数据线与专用试压泵泵组相连，设备全部外接电线电缆及数据线标配都是10米，电动试压泵距离被测容器10米，通过高压压力胶管与被测容器相连接。乙方可根据甲方被测容器的接口配备变换接头，从安全角度考虑。建议甲方可将计算机操作台摆放至室内，电动试压泵摆放至室外，被测容器试压爆破时周边需加防护办法。

专用试压泵泵组（3D-SY300/700MPa电动试压泵与低压大流量注水泵）

3D-SY70MPa电动试压泵一台、低压大流量注水泵一台、配1。6级防震指针式压力表一只，防震电接点压力表一只，75Mpa高压胶管两端配Ｍ２２＊１．５的螺母１０米及易损配件一套。配套试压泵为3D-SY70Mpa,额定排出压力70Mpa。额定流量是300L/H，配套为通常电机功率7.5Kw。外型规范和分量无特别恳求。配套压力表、安全阀、压力传感器满足对应试压泵的恳求。

◆计算机控制系统

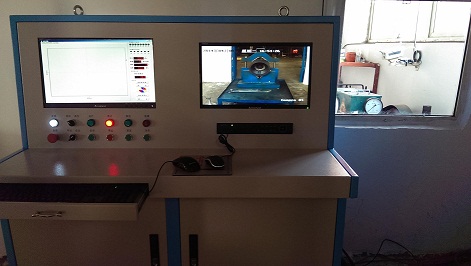

计算机操作台、工控电脑主机、闪现器、打印机、UPS电源、试压泵控制系统、设备配电系统、计算机控制试压控制软件等。

◆计算机控制软件

通用软件界面，图画仅供参考具体请以什物为准。

软件界面及控制内容有甲方提出恳求，乙方结束功用。

并供应日后晋级效力。（本设备先运用本公司水压爆破实验机通用软件，待甲方能提出毕竟的软件批改恳求为止，期限为设备运用起三个月）

◆安全保护

超压保护设备；被试管路卸压安全保护；系统限压安全保护。

1、设备的功用及技术恳求

a）静压实验；（最大实验压力70MPa）；

b）爆破实验；（最大实验压力70MPa）；

c）压力无级调度,靠计算机软件控制;试压泵本身的一些硬件功用包括：“初步”、“暂停”、“卸压”、“手动调压”等；

d）卸压安全保护；近程通过试压泵的卸压阀卸压；远程靠试压控制软件控制电磁阀泄压。

e）实验程序及参数预输入功用，按照被检验钢管设定典型的实验程序有：

Ø恒速升压—保压—泄压

Ø恒速升压—直至爆破。

Ø恒速升压—保压—恒速升压—保压—恒速升压直至抵达实验规范压力；

Ø多段恒速升压保压实验进程（可程序选择期间0-10段）--恒速升压直至抵达实验规范压力；

Ø实验压力在实验进程中可以任意设定单段或许多段保压检验，升压速度能坚持安稳，可结束无级调度，升压速度可闪现、可控制；实验数据和曲线参数能实时闪现、能自动保存存贮实验效果、并可任意打印实验报表；能直接编制、保存、调用编程好的程序，防止实验参数输入的过错；实验数据能直接以模板方式生成，基本信息无缺，只需求做一些备注、区分即可，一同实验效果可修正，可联网，可与OFFICE工作软件兼容，其模板可从头编制，并设定。

f）呈现急迫停机，可以手动泄除试样及设备内部压力。

g）升压速度：可调，能坚持安稳。

h）软件的运用者有各自的帐户和暗码。

2、软件操作界面阐明：

 系统控制软件操作界面阐明：

本系统内置本公司自立研制的专用控制软件，操作界面人性化，软件功用老到安稳无缺点，可以任意设定实验项目、压力值、保压时间等各种实验参数。完善的人机交互界面，拟定试压方案后会通过弹出窗口的方式引导操作员结束实验。通过对话框上“判定”，“撤销”按钮对相对危险（例如爆破实验）的实验项目，让程序员进行供认，判定实验的精确与安全。软件可根据用户技术恳求更改功用，可按照用户自定义界面及功用编制，以两头毕竟沟通需方认可的界面为准。

3DSY300/70电动打压泵设备具体硬件配备:

称谓	明细项		数量	单位	备注
设 备 类	试 压 控 制 体 系	计算机	1	台	研华工控机IPC610三星触摸式22宽屏显示器
		打印机	1	台	惠普1007系列
		山特UPS电源	1	台	城堡系列C2K标机
		压力传感器	1	只	80MPa精度为FS千分之一
		试压泵控制系统	1	套	试压泵控制器试压泵控制程序的PLC控制器
		松下变频器	1	只	11KW，控制电机
	控制柜		1	台	思凯达
	专用试压泵泵组		1	台	3D-SY70Mpa、低压大流量注水泵
	试压泵单向阀、高压管汇阀门系统及备件		1	套	80MPa满足设备系统需求
	80MPa高压电磁阀及过滤器		1	套	用于压力的远程卸放
	配电控制系统及设备相关配件、15米高压胶管等		1	套	根据设备实习运用定制
软类	计算机数据搜集和控制软件		1	套	专用水压系统控制软件 可根据用户需求定制软件功用报表
